前言:北斗衛星導航系統(CNSS)是由我們的全球衛星定位和通信系統開發的,是全球定位系統(GPS)的美麗,是俄羅斯GLONASS衛星導航系統的第三個。
由于北斗衛星導航系統的國內開發,我們?cè)陂_發北斗衛星導航系統的同時,開發了手機電池,導航儀電池適合汽車使用,并已進入市場。本公司的試驗電池采用成熟的磷酸鐵鋰電池技術,電池續航時間長。與國內普通的GPS鋰電池相比,具有高容量、穩定的充放電性能、良好的循環壽命、良好的高低溫性能和強烈的抗震性能。
設計要求:
1。北斗衛星導航儀的電池設計要求:
根據產品規格和客戶要求,設計和主機配套的北斗衛星導航設備電池,安全性能高、充放電性能好,將突出可靠性功能的長期使用集成到解決方案中。
二世。北斗衛星導航儀電池設計方案:
1)保護板(PCM):主要是保護可充電的高容量電池組的設計,可提供鋰電池過充、過放電、短路、過流、過溫等保護功能。
2)保護IC:設計方案的主要保護功能芯片。核心的在線功能不斷受到監控,使核心能夠在安全、穩定、高效的范圍內工作。TI BQ3060智能芯片具有定制的編程保護參數(集成內部詳細FAE)和導航儀主機通信,主機提供精確的健康指示器顯示、溫度顯示、電池、電池電量和放電指令。
3)過流保護膜(保險絲):主要用于二次保護功能。保險絲熔斷器具有過流保護功能,在電池產品中熔斷可防止電池不安全的大電流充放電。
4)鋰電池:18650/2150 mah /7.2V鋰鐵磷酸鹽電池。
5)場效應管(MOSFET): MOSFET管,開關在保護電路中。
6)電池組:可根據客戶要求進行外包裝。
7)抗震性能:電池充滿環氧樹脂或中性硅膠,具有超強的抗震性能。
原理圖

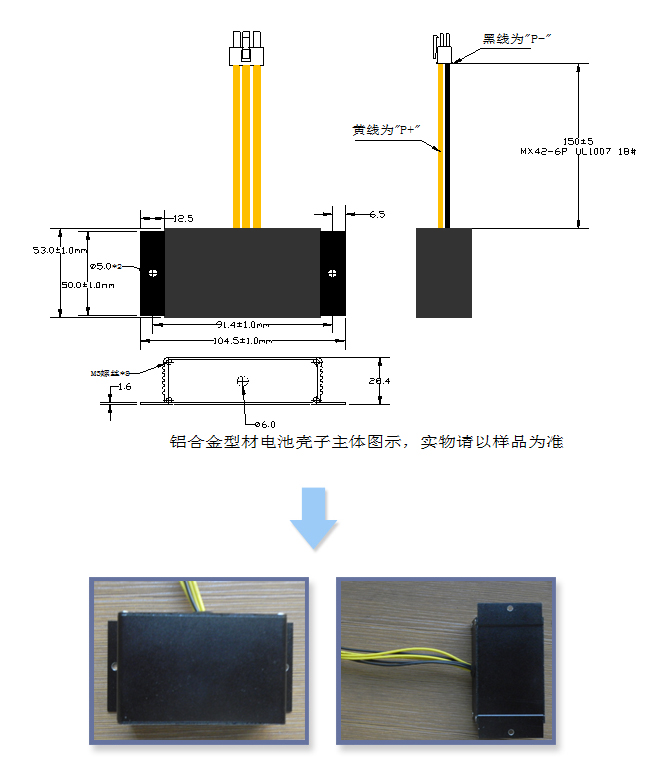

產品實現圖
